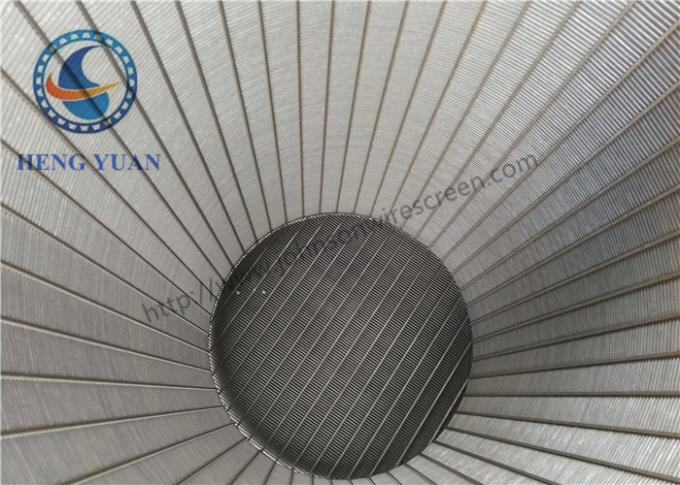

Pipa per schermo in acciaio inossidabile di profilo di grande diametro
Descrizione del prodotto:
L'acciaio inossidabile di grande diametro profilo tubo di filo schermo èrealizzato avvolgendo un filo laminato a freddo, di sezione trasversale approssimativamente triangolare, attorno a una serie circolare di barre longitudinali.per la produzione di unità rigide in una sola parte con elevate caratteristiche di resistenza a pesi minimi.C'è una fessura di valore fisso tra ogni filo v, e la fessura continua, progettata per fornire il massimo aperto sono per ridurre la velocità di ingresso,aumentare l'efficienza idraulica e promuovere uno sviluppo più efficace.
Specificità:
| Materiale |
Acciaio inossidabile |
| Grado |
SS304 SS316L SS321 |
| OD. |
Min. 32 mm Max.1300 mm |
| Dimensione |
2", 3", 4", 5", 6", 8", 9", 10", 12", 14", 16". |
| Distanze |
100-6000 mm |
| Dimensione del solto |
0.1-30 mm |
| Connessione terminale |
Anelli saldati/ Niente |
| Dimensione del filo |
63 # 93 # 118 # |
| Barre di supporto |
120# 140# 170# 200# |
| Forma del filo |
Forma in V |
Specifica ordinaria:
|
Dimensione
(INCH)
|
OD.
(MM)
|
SLOT
(MM)
|
LUNGHEzza
(M)
|
Collasso
Forza
(BAR)
|
TENSILE
Peso
(TON)
|
Filtro di avvolgimento ((larghezza*altezza)
(MM)
|
RODS
(MM)
|
| 3-1/2 |
88.9 |
1.0 |
3 |
> 22 |
10.2 |
2.3*3.5 |
3.8MM/22 |
| 4-1/2 |
114.3 |
1.0 |
3 |
> 28 |
11.5 |
2.3*3.5 |
3.8MM/22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.3*3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
> 33 |
12.8 |
2.3*3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2*6.0 |
6.0MM*32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3*3.5 |
3.8MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 |
38.2 |
3.0*5.0 |
4.0MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 |
46 |
3.2*6.0 |
5.0MM/48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
32.9 |
2.3*3.5 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 |
39.5 |
3.0*5.0 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2*6.0 |
5.0MM/55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0*5.0 |
4.0MM/50 |
| 14 |
355.6 |
1.0 |
3 |
> 80 |
37.8 |
3.0*5.0 |
4.0MM/59 |
Applicazione:
1Olio pesante, olio di sabbia, olio leggero, SAGD, CBM, bitume, termica
2Iniezione d'acqua, sabbia bi-modale, carbonati
3. pozzi orizzontali, verticali, deviati di petrolio, gas e acqua
Servizio OEM:
Vi preghiamo di dirci la specifica dello schermo di filo di cui avete bisogno, e vi aiuteremo a elaborare i prodotti di alta qualità.
Intervallo personalizzato
Materiale dei tubi filtranti: principalmente acciaio inossidabile, acciaio al carbonio galvanizzato, acciaio al carbonio spray o altro materiale richiesto dal cliente.
Spazio: 0,1 mm-15 mm, dimensioni dello schermo scelte arbitrariamente per soddisfare le diverse esigenze di costruzione.
Diametro: 32 mm - 1000 mm.
Lunghezza: 2,9 M, 5,85 M. Fino a 6 M.
Forma di collegamento: collegamento a scanalatura/connessione ad anello di saldatura o a filo.
