Luogo di origine:
Anping, Hebei, Cina
Marca:
Heng Yuan
Certificazione:
ISO,SGS, CIQ,CE
Numero di modello:
HY040403
Contattici

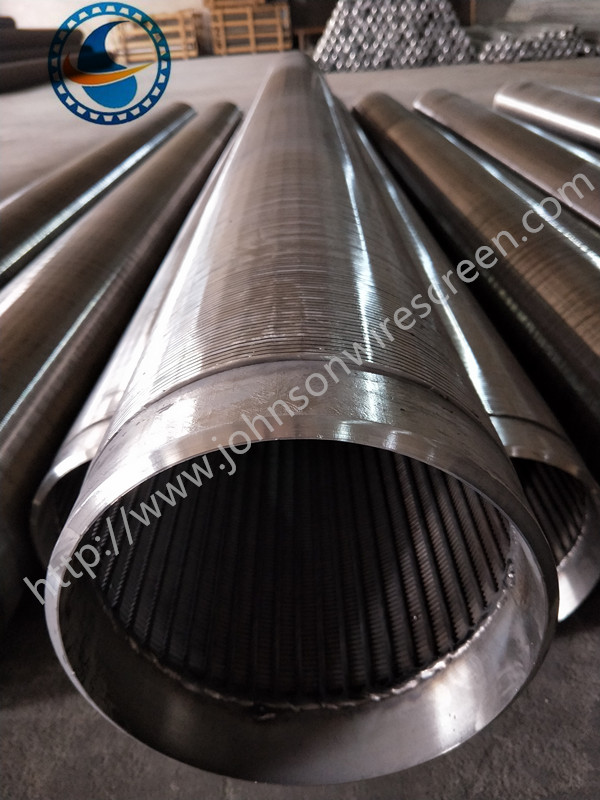

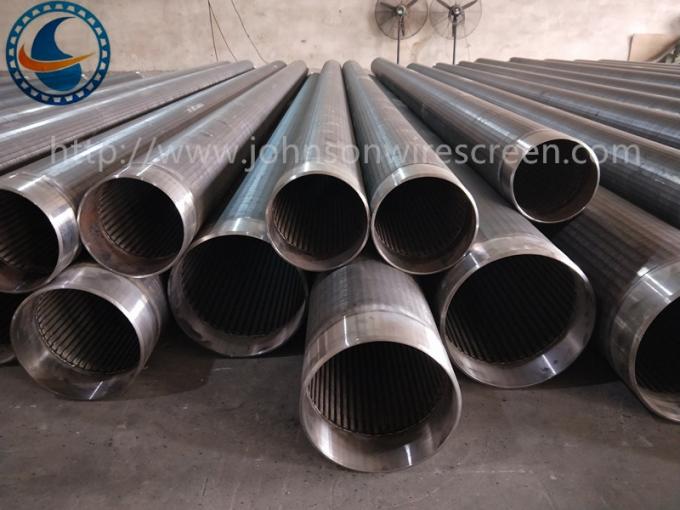

Lo schermo del pozzo Johnson è la fessura continua, progettata per fornire la massima apertura, ridurre la velocità di ingresso, aumentare l'efficienza idraulica e promuovere uno sviluppo più efficace.Sia gli schermi interni che quelli esterni devono essere costruiti con filo a forma di V avvolto continuamente attorno a una serie di barre di supporto dello stesso materiale equidistante..Ogni giunzione di contatto filo/staffa deve essere saldata con resistenza.Il filo avvolto ha forma di V e la staffa di supporto ha forma di O. Filtra dall'esterno verso l'interno.
| Materiale | Acciaio inossidabile |
| Grado | 304, 316L |
| OD. | 168 mm, 219 mm, 273 mm, 325 mm, 356 mm, 406 mm ecc. |
| Dimensione | 6", 8", 10", 12", 14", 16" ecc. |
| Distanze | 20,9 m, 5,8 m per adattarsi al contenitore, lunghezza massima 6 m |
| Dimensione del solto | 0.5 mm, 0.75 mm, 1.0 mm,1.5 mm |
| Connessione terminale | Anelli saldatissimi o con filettatura maschile/femminile |
| Dimensione del filo | 2*3,5mm, 2,2*3,5mm, 3*4,6mm, 3*5mm, 3*6mm, 3*7mm ecc. |
| Barre di supporto |
filo rotondo ø3,0-5,0 mm o filo a forma di Vee |
|
Dimensione (INCH) |
OD. (MM) |
SLOT (MM) |
LUNGHEzza (M) |
Collasso Forza (BAR) |
TENSILE Peso (TON) |
Filtro di avvolgimento ((larghezza*altezza) (MM) |
RODS (MM) |
| 3-1/2 | 88.9 | 1.0 | 3 | > 22 | 10.2 | 2.3*3.5 | 3.8MM/22 |
| 4-1/2 | 114.3 | 1.0 | 3 | > 28 | 11.5 | 2.3*3.5 | 3.8MM/22 |
| 6-5/8 | 168.3 | 0.75 | 5.8 | > 40 | 12.8 | 2.3*3.5 | 3.8MM/32 |
| 6-5/8 | 168.3 | 1.0 | 5.8 | > 33 | 12.8 | 2.3*3.5 | 3.8MM/32 |
| 6-5/8 | 168.3 | 0.63 | 5.8 | > 83 | 45 | 3.2*6.0 | 6.0MM*32 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | > 34 | 21.9 | 2.3*3.5 | 3.8MM/48 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | > 50 | 38.2 | 3.0*5.0 | 4.0MM/48 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | > 60 | 46 | 3.2*6.0 | 5.0MM/48 |
| 10-3/4 | 273.1 | 0.75 | 5.8 | > 50 | 32.9 | 2.3*3.5 | 4.9MM/55 |
| 10-3/4 | 273.1 | 1.0 | 5.8 | > 60 | 39.5 | 3.0*5.0 | 4.9MM/55 |
| 10-3/4 | 273.1 | 1.0 | 5.8 | > 100 | 48 | 3.2*6.0 | 5.0MM/55 |
| 12-3/4 | 323.9 | 1.0 | 5.8 | > 120 | 37.2 | 3.0*5.0 | 4.0MM/50 |
| 14 | 355.6 | 1.0 | 3 | > 80 | 37.8 | 3.0*5.0 | 4.0MM/59 |
Johnson Well Screen è noto come il produttore e fornitore leader mondiale di filtri industriali dal 1904. Forniamo soluzioni di screening per quasi tutti i settori, tra cui:
· Pozzo d'acqua
· Trattamento delle acque reflue
. sistemi di approvvigionamento idrico
· Carbone e miniere
· Processori alimentari e schermi per bevande
· Protezione dell'ambiente
· Rafinazione e petrolchimica
· Architettura e costruzione
